一、网络层IP

1. 认识IP

在正式学习IP协议之前，先举个例子来理解传输层和网络层之间的联系。

这个世界上总有人可以考上清华北大，假如你的班级里有一名学霸张三，该名学霸具有考100分的能力（100分为满分），那能保证他每一次都考满分吗？不能，只能证明张三有非常大的概率能考满分。但是没关系，这名学霸的老舅在这所学校，老舅看张三没有考到满分，于是大手一挥要求重新考试，于是所有的学生都要重新考试，但是张三依旧没有考到满分，不过没关系，有老舅在呢，大不了再考一次。所以，按照这种方式下去，总有一次张三是可以考到满分的。

网络层IP就像张三，IP提供了一种能力，把数据从A主机跨网络发送给B主机的能力。但是只能保证大概率能成功发送给目标主机，所以依然存在丢包的风险。那如果丢包了怎么办呢？没关系，这时候老舅就发挥作用了，老舅充当的就是传输层TCP，是实现可靠性的执行者，传输层会再一次发送数据给网络层，TCP/IP就保证了数据可靠的跨网络发送给目标主机。

2. IP地址的构成

如果今天你要从台湾到天安门广场去看升国旗，你会乘坐飞机一路飞到天安门广场吗？这时候有人说了，当然了我有钱，可以坐飞机飞过去呀。没错你确实可以飞过去，但是你可以直接飞到天安门广场吗！当然不行了，你只能飞到北京的飞机场，然后在打车或者坐地铁什么的过去。

所以，目标地址 = 所在城市 + 具体的目标地址。那么对于IP地址而言，也是一样的。IP地址一定是属于某个子网的，IP地址 = 目标网络 + 目标主机。这个地址是一个32位的整数，前若干位用来表示目标网络，剩下的用来表示目标主机。

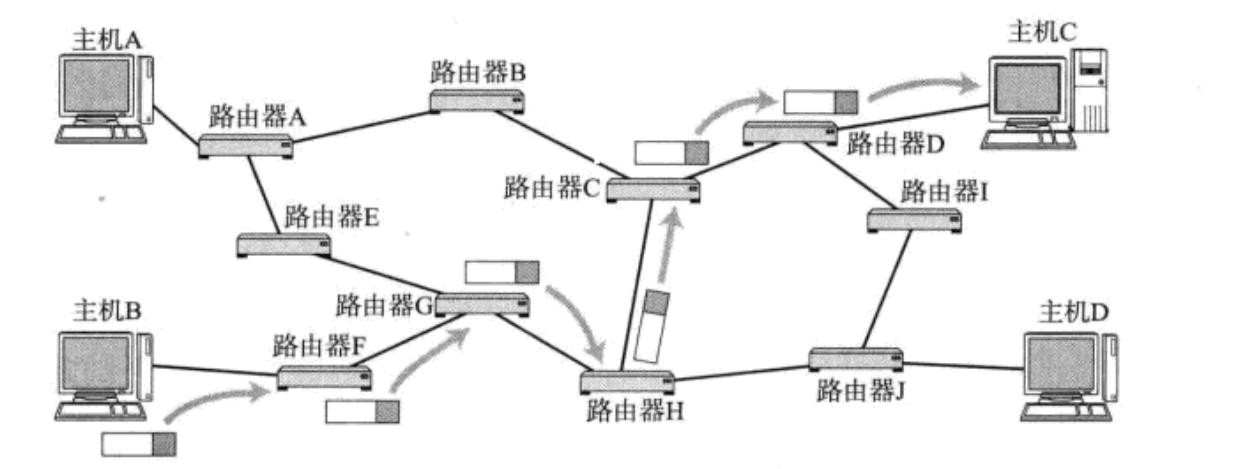

用一张图来阐述一下。

假设，主机B把数据发送给主机C，就要经过路由器F，路由器G，路由器H等等，同一个子网内的主机是可以直接进行通信的，主机B要把数据发送给主机C，就要经过这些路由器，一个路由器既要属于主机B，又要属于其它路由器或者主机C，就要求一个路由器同时属于两个或以上的子网。

所以，路由的本质其实就是在不同的子网间进行信息传递。

3. IP协议

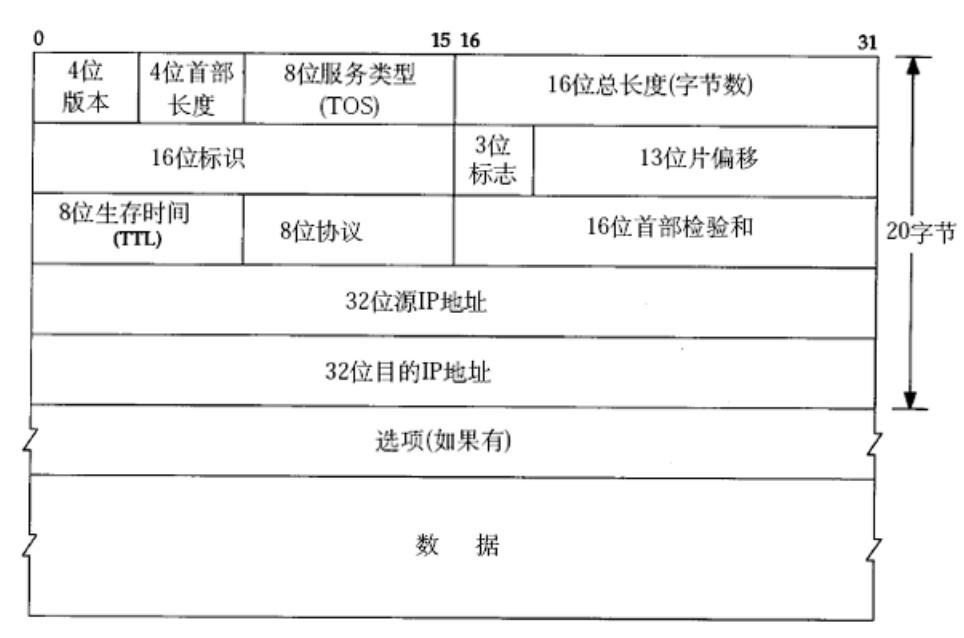

首先IP协议的标准报头长度也是20字节，和TCP是一样的，其次它也含有选项，带有四位首部长度，和TCP的是一样的。4位首部长度代表IP协议报头的总长度，也是[0，60]个字节，而标准报头长度为20字节，所以选项有40个字节。

4位版本代表IP的版本号，IP分为IPv4和IPv6。

16位总长度代表IP协议的总长度。

每遇到一个协议，我们都要思考两个问题。一、如何将报头和有效载荷进行分离。二、如何解决分用问题。

先回答第一个问题，4位首部长度代表了IP协议的报头长度，16位总长度代表了IP协议的总长度，那IP协议的总长度 - IP报头的长度（即4位首部长度）不就是数据的长度了吗！这不就将报头和有效载荷进行分离了吗！

那如何解决分用问题呢？

IP协议里有一个8位协议，这个就代表着传输层某一个协议的端口号。不要忘了0-1023的端口号是知名端口号，是被具体的协议约定的，端口号是具有唯一性的。

那8位服务类型是干什么的呢？

举个例子：张三是一个富二代，去这些远地方旅游，就喜欢坐飞机过去，又快又方便。李四就比较贫穷了，他就坐火车到目的地，虽然慢了点，但符合自己的需求。

一个报文从一台主机到另一台主机，可能因为自身需求的不同，会选择不同的服务类型。所以就有了8位服务类型。

8位服务类型(Type Of Service): 三位优先权字段已经被弃用，4位TOS字段和一位保留字段（必须置为0）。4位TOS分别表示：最小延时，最大吞吐量，最高可靠性，最小成本，这四者相互冲突，只能选择一个。

那什么是8位生存时间呢？

路由器，网站，路由程序这些都是由运营商或者程序员做的，只要是人做的就有漏洞。主机A跨网络发送数据给主机B，路途需要经过许多路由器，有没有可能报文从路由器C到达路由器D，再到路由器E，再到路由器C呢？这是有可能的，因为这都是人做出来的。所以像这种问题叫做报文路由的环路问题。它在路由器中迷路了。而我们知道数据在长距离传输的过程中，信号是会衰减的，所以为了保证长距离的传输，就要求有一样东西：集线器。它是用来进行信号放大的，这样就能够保证数据可以远距离的传输。

那如果出现了报文路由的环路问题，因为有集线器的存在，所以，这个迷路的报文就会一直在网络中存在。全世界有这么多的主机，若是有大量的报文环路，那岂不是要耗费大量的资源。这肯定是不行的。

所以有了8位生存时间（TTL），每经过一个路由器就让TTL--。TTL为0，该报文自动被丢弃，TTL一般为64。

4. 网段划分

首先要知道网络的基础设施是由运营商搭建的。网络划分是由谁划分的？怎么划分？为什么？

网络划分是由运营商划分的。IP地址是被精心设计过的，IP = 网络号+ 主机号。要理解这个，我们举一个例子来理解。

在学校中，每个学生都有自己的学号，学号也是被精心设计过的。每个学生的学号都具有唯一性和很强的指向性。

在学校中，会有各种各样的系，每个系里面都会创建一个独属于该系的群聊，所以在学校中会有不同的群聊，比如计算机群聊，理学院群聊，经管学院群聊等等。所以我们给不同的学院起一个编号，比如计算机学院编号为01，理学院群聊编号为02，经管学院群聊编号为03…，每个学生的学号为学院的院号 + 编号。

在学校中，不仅会有学生，班长，学委等等这样的身份，还会有院学生会主席这样的身份，用来帮助导员做一些事情。每个学院都会有属于自己的院学生会主席，这些不同的院互相之间会再创建一个群聊，这个群聊是属于学校的群聊，每个院都在里面。

今天，有一名学生在操场散步，突然捡到了一个钱包，该钱包里装有人民币若干，学卡等等，这个时候你拿起学卡看上面的信息，发现这个学卡的学号开头是06，你就知道这个学生不是你们院里的了，所以，你要开始找这个失主了，因此你选择去了食堂，因为食堂是学生每天都要去的地方，你一个一个问，始终没有找到。于是，你在你自己的院系（计算机院系）里通知院学生会主席张三，说有人丢钱包了，张三拿到信息以后，发现这个人不是计算机院系的，但他身为院学生会主席，虽然不知道这个人是谁，但他知道06开头的院系是机械工程院系的，所以，他在学校的大群里面艾特机械工程学院的院学生会主席李四，李四看到消息之后，一看这个学号是06321，就知道这个人是机械工程院系的，而他刚好记得这个学号是自己舍友的，所以就艾特自己的舍友王五来领取他的东西。

在食堂去一个个找，这样太慢了，未必能找到失主。这样做本质是在线性遍历，一个个淘汰的过程。

在这个过程当中，每个学院自己的群聊就相当于子网，学校里的大群就相当于公网，而每个院的院学生会主席就相当于路由器。在这个钱包没有到机械工程学院群聊之前，我们一直关注的是06这个数字，这个数字就是院系的编号，即院号，到了机械工程学院之后，才开始关心学号后面的编号了。这个院号就相当于网络号，学号后面的编号就相当于主机号，而钱包这个信息就相当于报文。

所以，报文在到达目标网络之前，最关心的是网络号。

我们发信息发到院系里面去找这个失主，明显比自己去食堂里面一个个去找效率更高，这是为什么呢？

因为每个学生的学号都是被精心设计过的，学号开头部分的数字06代表的就是院号，我们根据院号去查找，一次就可以淘汰掉其它所有院系的学生，所以自然就快了。

所以，为什么要网络划分？这样可以提高全网中定位主机的效率，所以要IP网段划分。

IP地址分为两个部分，网络号和主机号。

网络号保证相互连接的两个网段具有不同的标识。

主机号：同一网段内，主机之间具有相同的网络号，但是必须有不同的主机号。

我们说IP地址可以用来标识每台主机的唯一性，现在采用的主流IP地址还是IPv4版本的，但是IPv4只能表示2^32次方个主机，IP地址也是一种有限的资源。既然是资源，那么必然是会被瓜分的，它就像一块大蛋糕一样，被划分给了世界上的各个国家。IP地址最后是被划分给了运营商，因为是运营商最后搭建的网络基础设施。

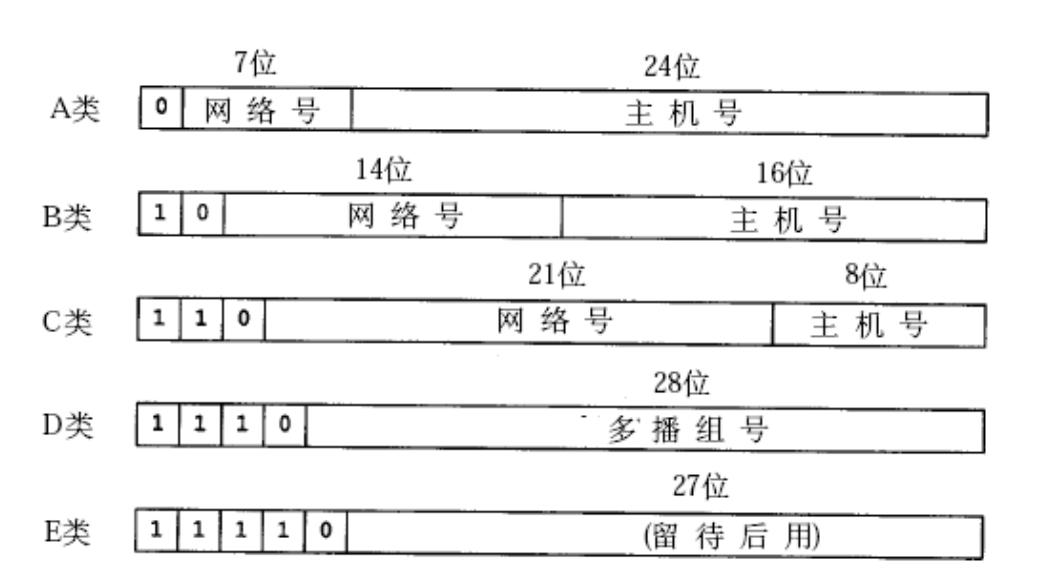

划分IP地址有两种方式，第一种方式将所有的IP地址分为5类，A，B，C，D，E五大类，A类将前8位作为网络号，前8位的第一位为0,24位为主机号，B类将前14位作为网络号，前两位为10，16位为主机号，C类将前21位作为网络号，前三位为110，8位为主机号…。将网络号的前几位固定就可以用来表示IP地址的类别。

这就意味着A类IP地址最多可以有2^24个主机，但是A类地址必然是被划分给某一个地区的，2^24台主机已经很多了，该地区未必有这么大的需求量，这就造成了大量的IP地址被浪费。

所以这种划分方式是有缺点的。因此为了更合理的使用IP地址，提出了新的划分方案，CIDR（无类别域间路由）：

引入了一个额外的子网掩码来区分网络号和主机号。

子网掩码也是一个32位的正整数，通常用一串“0”来结尾。

将IP地址与子网掩码进行“按位与”操作，得到的结果就是网络号。网络号和主机号的划分与这个IP地址是A类，B类还是C类无关了。

子网掩码是一个32位的bit，它的bit有多少个1，就代表了多少位是网络号。

比如有一个A类的IP地址000000110000…0000，子网掩码为11111111111111110000…0000，这就代表着IP地址中有16位是网络号，剩下的16位才是主机号，我们就可以将IP地址进行进一步的细分，0000001100000001[主机号]，0000001100000010[主机号]，0000001100000011[主机号]，本来一个地区用2^16次方个地址，现在将IP地址细分，划分成一个个子网，这样就会有更多的地区可以使用IP地址了。

所以，子网掩码的本质：是为了提高分类划分发的IP地址的利用率。

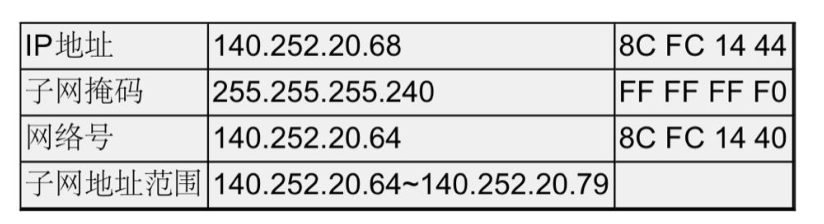

还需要注意的一点：例如下面这张图

子网掩码为255.255.255.240换算成二进制，前28位bit都是1，说明该IP地址的前28位都是网络号，剩下的4位才是主机号，这个换算过程，以及如何利用IP地址和子网掩码得到网络号就不再进行赘述，大家可以下去算一下。

像这种主机地址全为0，表示网络地址，主机地址全为1表示广播地址。

像这些子网掩码，IP地址，子网划分，它是如何做到的？

IP地址最后是被运营商拿到的，基础网络设施也是由运营商搭建的，而组建网络是需要设备的，例如：光纤，路由器…，最重要的就是路由器了。路由器分为家用路由器和企业路由器，运营商划分子网时就把子网掩码，IP地址设置到了企业路由器里，通过光迁入户，家用路由器，普通群众就可以上网了。所以家用路由器和企业路由器之间也具有一定的联系。

5. 私有IP和公网IP

如果一个组织内部构建局域网，IP地址只用于局域网内的通信，而不直接连接到Internet上，理论上使用任意的IP地址都可以，但RFC1918规定了用于组建局域网的私有IP地址。

10.*，前8位是网络号，共16,777,216个地址。

172.16.*到172.31.*，前12位是网络号，共1,048,576个地址。

192.168.*，前16位是网络号，共65,536个地址。

包含在这个范围中的IP地址，都是私有IP，其余的则称为公网IP。

以上的这些IP地址只能用于构建子网，不能出现在公网上。平时接触到的网络，没有公网IP，只有内网IP。

网络在宏观上的划分：局域网/子网，公网IP。

上面说这些私有IP是用来组建局域网的，谁来组建呢？

家用路由器会自动帮我们组建局域网。所以路由器不仅仅具有路由功能，还有组建局域网的功能。

路由器内有一个DHCP服务器，比如说该网络号为192.168.1，IP地址为192.168.1.0/24，就可以根据这个网络号来划分出更多的子网，比如：192.168.1.1/24，那么当有用户连接该路由器时，路由器就会自动分配主机号，网络号是固定的，因为是在同一个子网内。那如果邻居也要光迁入户呢？那给他分配的子网IP也可以是192.168.1.1/24，当邻居家的成员连接他们家自己的路由器时，该路由器会为他们分配IP地址，那有没有可能这两家的路由器分配的IP地址是一样的呢？有可能呀，因为上述的IP地址都为私网IP，只能在自己家里使用，你和你领居家虽然私有IP是一样的，但是不会冲突。这是为什么呢？

举个例子：这就像那些高楼大厦一样，每栋楼都有自己的名字，每栋楼都会有101门牌号，你能说外卖员送外卖的时候把外卖送错地址了吗？当然这是有可能的，但我们不考虑这些特殊情况，如果外卖员按照指定的地址送到指定的位置，他会因为门牌号一样送错地方了吗，当然不会了。因为虽然有许多高楼大厦，但每栋高楼大厦都有属于自己的公共区域的地址，比如说朝阳小区，平安公寓，你能说是因为这两栋高楼都有101门牌号，外卖送错了吗！当然不能了。而且在每一栋楼里，也会有相同的门牌号，但是每栋楼也都有自己的楼号呀，所以不会错的。

这和刚才的路由器是一样的，虽然他们的私有IP是一样的（即路由器的IP地址是一样的），但是他们的公网IP是不一样的，私有IP只能在他们自己内部使用，是互不冲突的。

这也就是说在不同的子网内，可以出现相同的IP地址。这就相当于变相的提高了IP地址的绝对上限了。

我们说路由器至少要有两个IP地址，因为路由器要进行路由功能，就要横跨两个子网，所以至少要有两个IP地址，而且属于两个不同的子网。

那么，家用路由器一端连接的是家庭内部成员，那另一端连接哪里呢？

不要忘了，网络的基础设施都是由运营商搭建起来的，刷抖音，打游戏这些钱最后都要经过运营商，所以家用路由器的另一端连接的就是运营商。

所以，我们要访问的数据，发送的数据这些都要经过运营商，当发送的报文要跨网络发送时，就要经过路由器转发，根据路由器的另一端（即连接运营商的一端）将报文转发给企业路由器，再由企业路由器在网络里转发。

那企业路由器的一端连接的是家用路由器，那另一端连接哪里呢？我们就认为它连接的是广域网，更大的子网，它的WAN口IP是一个公网IP。

像这种路由器对外提供的IP地址（即另一端连接的更大的子网），叫做WAN口IP地址。

家用路由器的本质：其实是运营商路由器搭建的子网中一个主机节点。

如果今天你的主机IP地址为192.168.1.201（私有IP）src，你要访问的目标主机的IP地址为122.77.241.3（公网IP）dst，你的需求是请求一个短视频，这条报文经过家用路由器进行匹配，发现不属于这个子网，所以通过WAN口IP转发给运营商，运营商将报文转发到网络里，最终找到目标主机。

目标主机将请求到的数据再进一步的转发给源主机，但是这个时候问题来了，源主机的IP地址是私网IP呀，我们说过私网IP是不能出现在公网IP上的，私网IP只能在属于自己的局域网中使用。所以，在源主机向目标主机发送报文的过程中，经过路由器，路由器会自动将私有IP地址转化为公网IP地址（不是所有的路由器，有些路由器的WAN口IP地址也是私有的，但总有一个路由器的WAN口IP地址是公网IP地址），目标主机收到请求之后，将内容返回给源主机。

但这个时候新的问题又来了，路由器将私有IP地址转化为公网IP地址是没问题的，但是目标主机在给源主机回复的时候，会经过路由器，来的时候是将私有IP转化为公网IP，回去的时候如何将公网IP转化为私有IP呢，毕竟私网IP有可能许多台主机是一样的啊？我们把这个问题叫做内网转发。这个问题以后回答。

内网转化为公网IP：路由器会自动进行内网IP的替换，自动用路由器的WAN口IP替换掉。我们把这种技术叫做NAT技术。

将私有IP地址转化为公网IP地址的路由器叫做出入口路由器。

理解公网：

举个例子，以俄罗斯，美国，英国，法国，中国，意大利这几个国家为例，它们的网络号分别为1.0.0.0/8，2.0.0.0/8，3.0.0.0/8，4.0.0.0/8，5.0.0.0/8，6.0.0.0/8，IP地址被分给了各个国家，这些国家之间也要进行通信，所以每个国家都有国际路由器，但是呢，国家之间的距离会很长，有些国家之间隔着太平洋，要数万公里，怎么通信呢？所以有了卫星通信，海底光纤。在路由器内必须配置相关的路由表，这些国家要进行通信，就必须都处在同一个公网里，我们把这个公网叫做国际骨干网络，当美国人要在这个公网里进行通信的时候，这个报文就会在这个公网里被广播给这些国家，这些国家就可以根据IP地址完善自己的路由表了，完善路由表的方法叫做路由条目交换算法。

比如说今天有一个俄罗斯人想要访问www.baidu.com，dst：5.0.3.9，当这条报文发出时，俄罗斯的国际路由表就会进行查找，利用IP地址与子网掩码得到网络号，再进行依次对比，发现网络号不是俄罗斯本地的，就会匹配下一个，直到匹配到中国，才匹配成功，说明这条报文就是发给中国某一个地区的。这就构成了第一层子网划分。

现在国际间能够进行通信了，祖国瓜分下来这么大的一块蛋糕，自然是要使用的。我们说路由器至少属于两个子网，国际路由器一端连接的是国际间的WAN口IP地址，那另一端连接的就应该是国内的WAN口IP地址了。中国有着这么多的省份，这些IP地址自然是要被分给这些省份的，但是网络号已经固定好了，以5开头（用于国际间通信），现在为了省份之间通信，就需要继续划分，为了简单阐述，我们就认为是8个bit来标记省份，例如：陕西的WAN口IP地址为5.1.0.1/16，河南WAN口IP地址为5.2.0.1/16，浙江的WAN口IP地址为5.3.0.1/16，吉林的WAN口IP地址为5.4.0.1/16…等等，这时省份的网络号为5.X，省份之间通信或者用于国际通信，也就需要省间路由器了，省间路由器同样也有路由表，根据IP地址与子网掩码按位与运算就可以得到目的地的网络号了。这些省份之间互相通信，自然也需要一个公网了，我们把这个公网叫做国内骨干网络，也有路由条目交换算法。这就是第二次子网划分了。

可是一个省份内还有许多的市啊，所以还需要继续划分，继续分割bit，用来标记市，这些市也需要路由器，路由表…等等这些和上面都是一样的，这就构成了第三次子网划分。

那么，市下面还有许多地区啊，多的都数不清，难道还要继续划分吗？不用了，继续划分bit都不够用了。不要忘了我们还有私网IP呢！私网IP在不同的地方IP地址是可以一样的。

我们认为西安的出入口路由器就是之前乃个子网的出入口路由器。

由此可以看来，所谓网络世界就是被人精心设计过的，就类似于学生的学号，院号。目标IP能够找到目标主机本身，是由网络拓扑结构决定的，是子网划分和路由配置决定的。

6. IP分片与组装的问题

首先ip为什么要分片与组装。

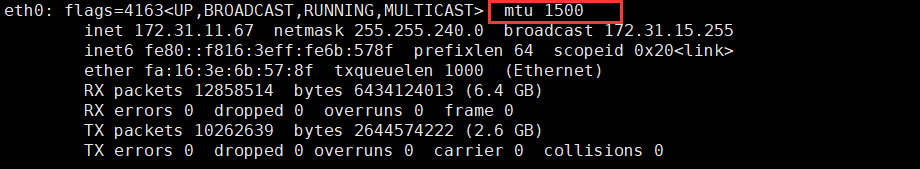

这是因为数据链路层要求收到的ip报文（即有效载荷，传给数据链路层就成了有效载荷了），大小不能超过MTU（1500字节）。

那如果超过MTU呢？ip就要进行分片了，ip属于网络层，所以分片也是在网络层，对端进行组装。那传输层要不要知道呢？不需要。

那如何进行分片与组装呢？这就需要了解IP协议报头的其它字段了。

16位标识的是一个报文的唯一性。那为什么要有这个标识呢？如果ip分片了，那分片报文的标识就是相同的。

13位片偏移：是分片相对于原始IP报文开始处（指有效载荷处）的偏移，就是在表示当前分片在原始报文中处在哪个位置。

如果ip分片了，那每一片是否需要添加ip报头呢？答案是需要，因为报文在跨网络传输的过程中，本质是两个网络协议栈在进行通信，要经过封装与解包的过程。

如果ip报文的有效载荷是3000字节，那需要分片几次。我们知道数据链路层最多接收网络层1500字节，所以我们应该至少分片三次，因为有效载荷是3000字节，如果分片两次，每片都是1500字节，那还要额外计算ip报头呢？所以分片两次肯定是不够的，因此要分片三次。

所以，分片不是简单的对ip报文进行分片，而是要对每一片添加ip报头。

3位标志：第一位保留（现在不用，没想好以后可能会用），第二位置为1表示禁止分片。

那如果必须分片呢？如果第二位置为1，表示禁止分片，那即使要分片，该报文也会被丢弃，因为数据链路层最多只能接收1500字节。

第三位表示更多分片，如果分片了，最后一个分片置为0，表示这是最后一个分片，没有更多分片了，其余分片置为1。

现在理解了分片，那如何组装呢？

要解决这个问题，就必须解决以下几个问题。

1.ip报文有的需要分片，有的不需要分片，如何挑选出来分片的报文？

2.怎么保证挑选出来的分片，挑完整了？

3.完整的分片，如何组装？

先回答第一个问题，如果分片了，那么更多分片标志位一定为1，最后一片的更多分片标志位为0，片偏移大于0。

那如果没有分片呢？

没有分片，更多分片标志位为0，片偏移为0。

回答第二个问题，怎么保证分片全部被挑出来了？那回答这个问题，就要知道什么是不完整的。

报文既然分片了，那我们就可以将这些分片进行划分，第一片分片，中间片，最后一片。所以怎么判断有没有拿到完整的分片呢？

如果是第一片，那它的片偏移为0，如果是最后一片，片偏移大于0，更多分片标志位为0。那如果是中间片呢？那我们就可以按照片偏移数字，进行升序排序。因为分片的过程是将有效载荷进行分片，对每一片分片添加ip报头，报头中有13位片偏移表示分片相对于原始报文（有效载荷）开始处的偏移。

那如何组装呢？根据16位标识就可以提取出同一个报文的所有分片，再按照片偏移进行升序排序就可以组装了。

这里要注意几个细节了。如果一个报文分片了，那它在向链路层交付的时候，经过网络发送给对端的网络协议栈。如果丢包的概率为百分之一，那比如一个报文分成了4个分片，那本来一个报文的丢包率为百分之一，现在要把四个分片全部成功的传送过去，那丢包率应该为1-0.99^4，约为百分之三点九，变相的增大了丢包的概率。

所以，分片并不是主流。

细节一：任意分片的丢失，会导致整个报文被丢弃，进行重传。

细节二：IP协议的总长度是2^16次方个字节，而它只有13位片偏移，那能用13位的片偏移表示这么多的字节吗？答案当然是不行了。

所以，真实的片偏移必须是8的整数倍。如果分片的长度为1480，那么真实的片偏移应该是1480/8 = 185。为什么必须是8的整数倍呢？因为IP协议可表示的最大总长度是2^16次方，而片偏移只能表示2^13次方，刚好多个8倍，这样就可以用13位的片偏移表示更长报文的分片了。

那IP要不要分片，ip说了算吗？当然不算了，是因为传输层传了太多的数据，不得不分片。

还记得滑动窗口吗，当时说滑动窗口内的数据是一个报文一个报文发的，为什么一次性不把滑动窗口内的所有数据发送过去？因为要考虑ip分片，如果数据太多会导致分片，进而增加丢包率。

今天从数据链路层向上看，链路层最多只接受1500字节，网络层ip协议的标准报头是20字节，传输层标准报头20字节，那数据最多只能有1500 - 20 - 20 = 1460个字节，这个1460我们把它叫做MSS（最大段尺寸）。但实际数字会比这个小，因为协议中还有选项。所以才叫做最大段尺寸。
