🤘速记指南

🤖结构体（struct）—— 不同类型的数据集合

结构体：成员独立，内存叠加。

👾联合体（union）—— 共用内存的“多面手”

联合体：成员共享，内存覆盖。

☠️位字段（Bit-field）—— 比特级别的操作

位字段：精准控制比特位，通常嵌入结构体/联合体中使用。

🖐结构体（struct）详解

        结构体是C语言中用于将不同类型的数据组合成一个整体的工具。它是用户自定义的数据类型，也是面向对象语言中“类”的雏形。

        但要搞清楚struct他只是定义了一种数据格式，并不是某个变量的值，所在他里面不能有初始化的行为

🧚‍♀️扩展
        做个类似的比喻，你家有万亩良田。你想把这块地承包给int(整型)、char（字符）、float（浮点型变量）三个农户。

你只能在承包前做规划（定义结构体）,却无法决定他们拿这块地做什么用。所以他就是“形”的概念，他只做规划！只做规划！但是你是个强迫症患者，你喜欢整整齐齐的。所以分地的时候，喜欢用这三个农户要地最大的那个人为标准划分。而且大小为N倍。

        所以，他在程序中常常用于做内存对齐

💁‍♀️内存对齐规则

• 成员偏移量为其大小的整数倍（如 int 需4字节对齐）。
• 结构体总大小为最大成员大小的整数倍。

💁‍♂️优化技巧
将较小成员集中声明可减少填充字节。例如：

struct Optimized
 {
    int a;      // 4字节
    short b;    // 2字节
    char c;     // 1字节
 };             // 总大小可能为8字节（而非7字节）

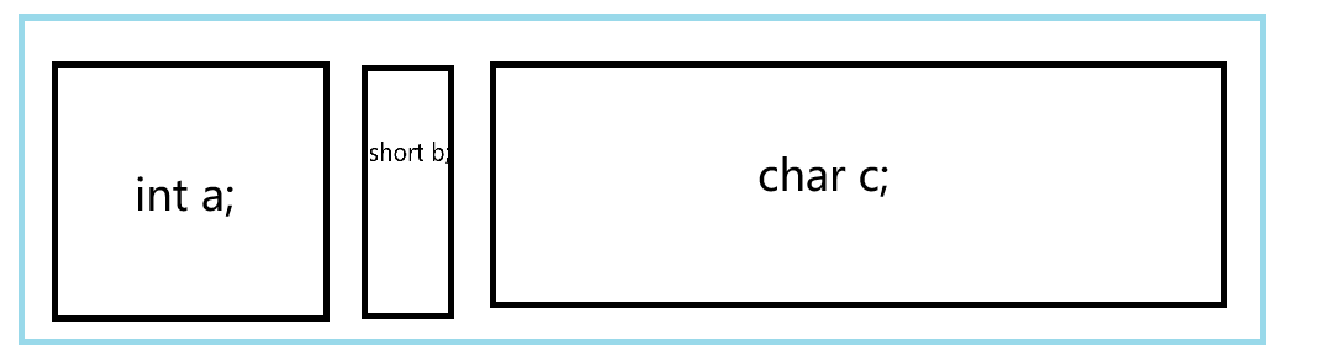

• 🙋对齐前

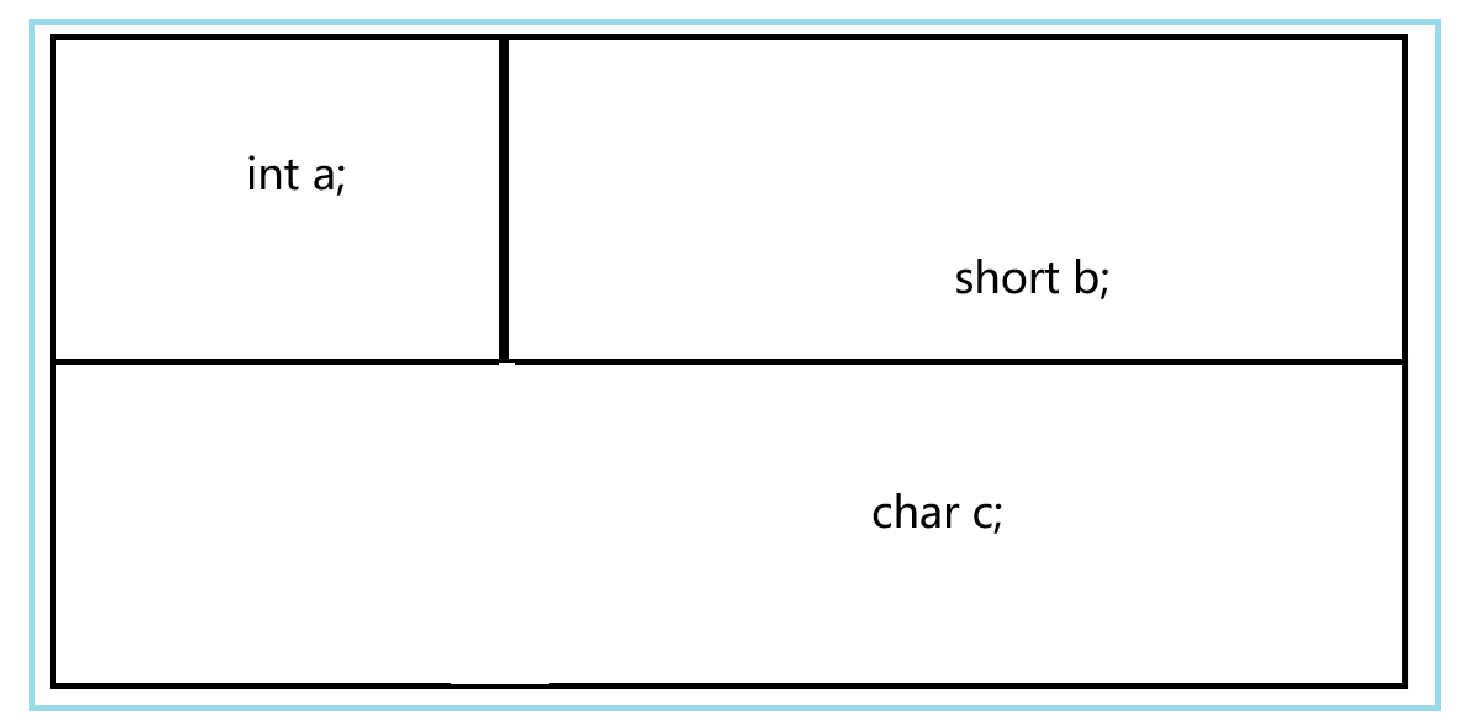

• 🧏对齐后


---

🫸联合体（union）核心特性

联合体的所有成员共享同一内存空间，大小由最大成员决定。

典型应用

• 类型双关（Type Punning）：同一内存的不同解释方式。
• 协议解析：灵活读取不同格式的数据。

union Data
{
    int i;
    float f;
    char str[4];
};
// 修改任一成员会影响其他成员的值

🧑‍💻举个例子

• 👩‍🎓情况一

#include <stdio.h>
#include <string.h>

union Data
{
    int i;      // 4字节
    float f;    // 4字节
    char str[4]; // 4字节
};

int main()
{
    union Data data;

    // 情况1：先设置整数，再读取其他成员
    data.i = 0x41424344;  // 十六进制，对应 ASCII: 'A'(41) 'B'(42) 'C'(43) 'D'(44)

    printf("设置 i = 0x%x (十进制: %d)\n", data.i, data.i);
    printf("作为 float 读取: %f\n", data.f);  // 把同样的内存解释为 float
    printf("作为字符串读取: %s\n", data.str);  // 把同样的内存解释为字符数组

    // 打印内存的十六进制值
    printf("内存内容: ");
    for(int j = 0; j < 4; j++)
    {
        printf("%02x ", (unsigned char)data.str[j]);
    }
    printf("\n\n");


    return 0;
}

• 💂输出结果


设置 i = 0x41424344 (十进制: 1094861636)
作为 float 读取: 789.456283  // 乱码，因为把整数解释为浮点数
作为字符串读取: DCBA          // 注意是小端序，所以字符是反的
内存内容: 44 43 42 41

• 👨‍🔧情况二

#include <stdio.h>
#include <string.h>

union Data
{
    int i;      // 4字节
    float f;    // 4字节
    char str[4]; // 4字节
};

int main()
{
    union Data data;


    // 情况2：修改字符串成员
    strcpy(data.str, "XYZ");

    printf("设置 str = \"%s\"\n", data.str);
    printf("此时 i 的值: 0x%x (十进制: %d)\n", data.i, data.i);
    printf("此时 f 的值: %f\n", data.f);

    return 0;
}

设置 str = "XYZ"
此时 i 的值: 0x5a594858 (十进制: 1517975640)  // 'X','Y','Z'的ASCII值组合
此时 f 的值: 345829376.000000  // 再次乱码

🫰为什么会这样

内存地址： [0x1000] [0x1001]   [0x1002]   [0x1003]
初始状态：  [ 44 ]        [ 43 ]           [ 42 ]       [ 41 ]   （小端序存储 0x41424344）
对应关系：
         👉作为 int:  0x41424344 (实际存储为 44 43 42 41)
         👉作为 float: 把这4字节解释为IEEE 754浮点数 → 乱码
         👉作为 char[4]: str[0]='D'(44), str[1]='C'(43), str[2]='B'(42), str[3]='A'(41)

 修改 str 为 "XYZ\0"：
内存变成：  [ 'X' ]   [ 'Y' ]   [ 'Z' ]   [ '\0' ]
                    (0x58)    (0x59)    (0x5A)    (0x00)

此时作为 int 读取：0x005A5958  （注意小端序）
作为 float 读取：把这4字节按浮点数格式解析

---

👊位字段（Bit-field）

位字段允许以比特为单位定义成员宽度，适用于紧凑存储标志位或状态码。

🤳使用场景

• 🖐嵌入式系统与硬件寄存器
• 🙀网络协议头解析
• 👩‍💻文件系统与数据存储
• 🙄图形图像处理
• 🤵状态机与标志位管理
• 👯‍♀️数据库与序列化

👨‍🎓加深理解 —— 以嵌入式系统与硬件寄存器为例

🧑‍🚀案例带入

🥾实战案例：I2C设备驱动中的寄存器配置

🧥场景描述

        假设你在开发一个温度传感器驱动，传感器内部有一个配置寄存器

• 需要设置：

  • 测量精度（它只需要2位）

  • 采样速率（它只需要2位）

  • 加热器开关（它只需要1位）

  • 模式选择（它只需要2位）

  • 测量精度（它只需要2位）

  • 保留位（1位）

这个配置寄存器只有 8位（1字节），要放下这么多控制项。这就是位字段的典型应用。

#include <stdio.h>
#include <stdint.h>

// ============ 温度传感器配置寄存器定义 ============
// 使用联合体 + 结构体位字段
typedef union
{
    uint8_t reg_value;  // 直接读写寄存器的值

    struct
    {
        uint8_t meas_accuracy : 2;  // bit0-1: 测量精度 (0-3)
        uint8_t sample_rate   : 2;  // bit2-3: 采样速率 (0-3)
        uint8_t heater_en     : 1;  // bit4: 加热器开关 (0/1)
        uint8_t mode          : 2;  // bit5-6: 工作模式 (0-3)
        uint8_t reserved      : 1;  // bit7: 保留位
    } bits;
} TempSensor_Config;

// ============ 定义可读的宏（替代魔数）============
#define ACCURACY_HIGH    3  // 高精度
#define ACCURACY_MEDIUM  2  // 中精度
#define ACCURACY_LOW     1  // 低精度

#define RATE_10HZ        0  // 10次/秒
#define RATE_50HZ        1  // 50次/秒
#define RATE_100HZ       2  // 100次/秒
#define RATE_200HZ       3  // 200次/秒

#define MODE_SLEEP       0  // 休眠
#define MODE_SINGLE      1  // 单次测量
#define MODE_CONTINUOUS  2  // 连续测量
#define MODE_TEST        3  // 测试模式

// ============ 模拟的I2C设备 ============
uint8_t sensor_register = 0;  // 模拟传感器的配置寄存器

// I2C写函数（模拟）
void i2c_write_register(uint8_t reg_val)
{
    sensor_register = reg_val;
    printf("[I2C] 写入寄存器: 0x%02X\n", reg_val);
}

// I2C读函数（模拟）
uint8_t i2c_read_register(void)
{
    printf("[I2C] 读取寄存器: 0x%02X\n", sensor_register);
    return sensor_register;
}

// ============ 主程序 ============
int main()
 {
    TempSensor_Config config;

    printf("===== 温度传感器驱动演示 =====\n\n");

    // 1. 初始配置：连续测量模式，100Hz采样率，高精度，关加热器
    printf("1. 配置传感器参数...\n");
    config.bits.meas_accuracy = ACCURACY_HIGH;
    config.bits.sample_rate = RATE_100HZ;
    config.bits.heater_en = 0;  // 关加热器
    config.bits.mode = MODE_CONTINUOUS;
    config.bits.reserved = 0;    // 保留位必须写0

    printf("   - 精度: 高 (3)\n");
    printf("   - 采样率: 100Hz (2)\n");
    printf("   - 加热器: 关闭\n");
    printf("   - 模式: 连续测量 (2)\n");

    // 2. 写入传感器
    printf("\n2. 写入传感器配置寄存器...\n");
    i2c_write_register(config.reg_value);

    // 3. 查看实际写入的字节值
    printf("\n3. 寄存器实际值分析: 0x%02X\n", config.reg_value);
    printf("   二进制: ");
    for(int i = 7; i >= 0; i--) {
        printf("%d", (config.reg_value >> i) & 1);
    }
    printf(" (bit7-0)\n\n");

    // 4. 演示按位解析：从寄存器读取回来
    printf("4. 从传感器读取当前配置...\n");
    TempSensor_Config current;
    current.reg_value = i2c_read_register();

    // 5. 解析读回的值
    printf("\n5. 解析读回的数据:\n");
    printf("   - 测量精度: %d ", current.bits.meas_accuracy);
    switch(current.bits.meas_accuracy)
{
        case 3: printf("(高精度)\n"); break;
        case 2: printf("(中精度)\n"); break;
        case 1: printf("(低精度)\n"); break;
        default: printf("(未知)\n");
    }

    printf("   - 采样速率: %d ", current.bits.sample_rate);
    switch(current.bits.sample_rate) {
        case 0: printf("(10Hz)\n"); break;
        case 1: printf("(50Hz)\n"); break;
        case 2: printf("(100Hz)\n"); break;
        case 3: printf("(200Hz)\n"); break;
    }

    printf("   - 加热器: %s\n", current.bits.heater_en ? "开启" : "关闭");

    printf("   - 工作模式: %d ", current.bits.mode);
    switch(current.bits.mode)
    {
        case 0: printf("(休眠)\n"); break;
        case 1: printf("(单次测量)\n"); break;
        case 2: printf("(连续测量)\n"); break;
        case 3: printf("(测试模式)\n"); break;
    }

    // 6. 演示动态修改：临时开启加热器（比如要除湿）
    printf("\n6. 动态修改配置（开启加热器）...\n");
    current.bits.heater_en = 1;
    printf("   修改后寄存器值: 0x%02X\n", current.reg_value);

    return 0;
}

🫵注意事项

• 不可取地址（无指针操作）。
• 位顺序依赖编译器实现（小端/大端）。

💪示例

struct Status
{
    unsigned int flag1 : 1;  // 1位
    unsigned int code  : 4;  // 4位（0~15）
    unsigned int pad   : 3;  // 填充3位
};                          // 总大小通常为4字节（对齐）

说实话关于位字段的运用本人都用的很少,这里等后面有新的感悟 再补充吧.....

留个悬念
2026年2月27日11点16分

---

👨‍👧三者的协同应用

🧑‍🧒‍🧒网络协议头解析示例

union Packet {
    uint32_t raw;
    struct {
        uint16_t src;
        uint16_t dest;
        uint8_t type : 4;
        uint8_t flags : 2;
    } fields;
};
// 可直接读写raw，或通过fields访问具体位域
